24kV Side Rakaabka Wareegga Wareegga

The24kV Side Rakaabka Wareegga Wareegga(Model: ZN63A (VS1)-24) waa wax qabad heer sare ah oo gudaha gudaha ah oo dhexdhexaad ah oo korantada ah oo loogu talagalay nidaamyada korantada ee saddex-waji ee AC 50Hz oo leh koronto lagu qiimeeyay 24kV. Waxay isku xidhaa habka hawlgalka iyo vacuum breaker qaab dhismeed is haysta, iyadoo bixisa ilaalin la isku halayn karo, beddelidda, iyo xakamaynta saldhigyada, xarumaha korontada, tas-hiilaadka warshadaha, iyo nidaamyada qaybinta korontada. Jabiyaha ayaa lagu heli karaa laba go'an iyo noocyo la bixi karo si uu ula kulmo qaabaynta qalabka beddelka ee kala duwan.

Muujinaya tignoolajiyada horusocod ee faakuumka, adkaysiga farsamada sare, iyo shuruudaha dayactirka oo hooseeya, jebiye wareegtada ayaa ku habboon codsiyada ku lug leh hawlaha beddelka ee joogtada ah. Waxaa si weyn loogu isticmaalaa biraha, macdanta, dhirta kiimikada, warshadaha dhuxusha, saldhigyada tamarta, iyo mashaariicda tamarta la cusboonaysiin karo halkaas oo ammaan ah oo lagu kalsoonaan karo qaybinta tamarta waa lagama maarmaan.

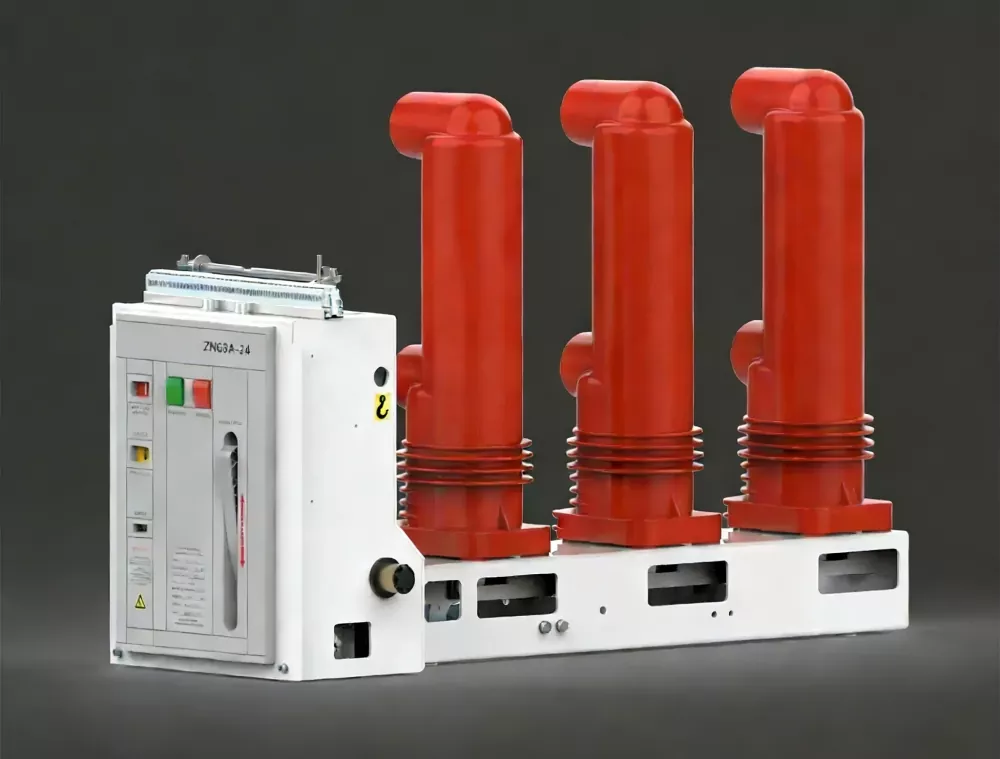

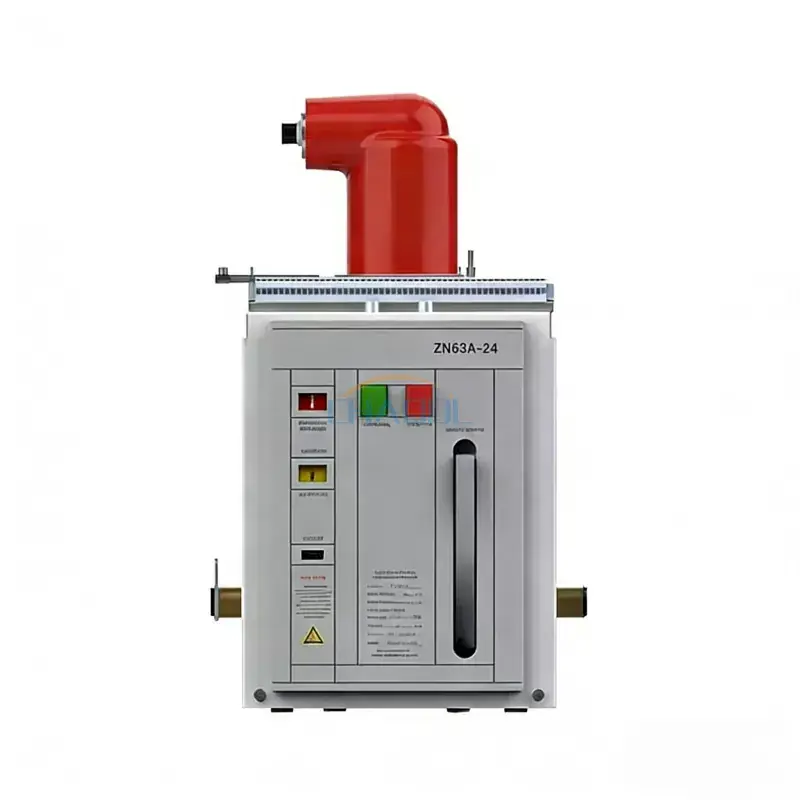

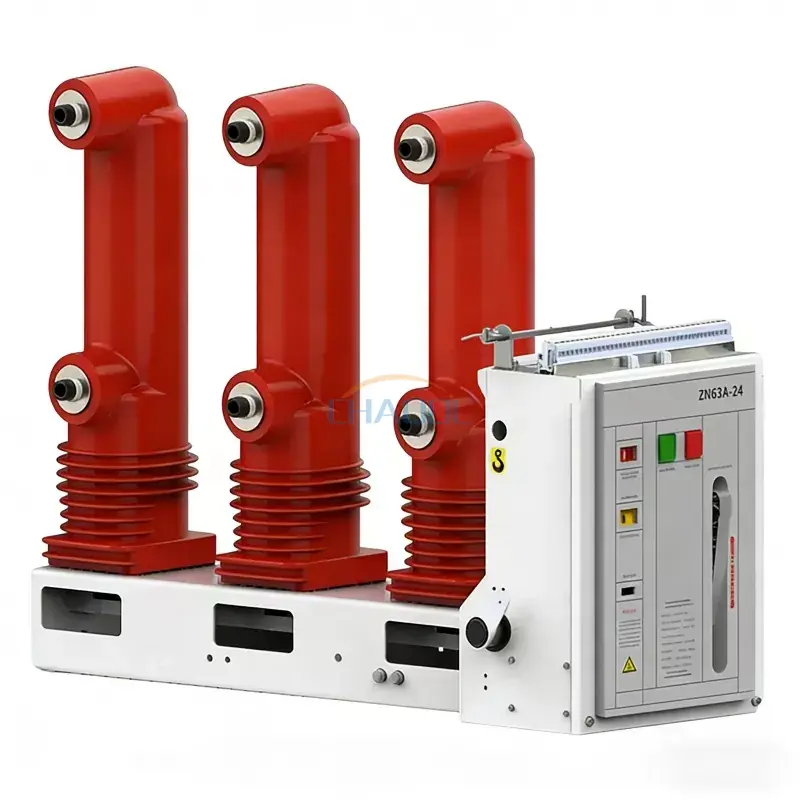

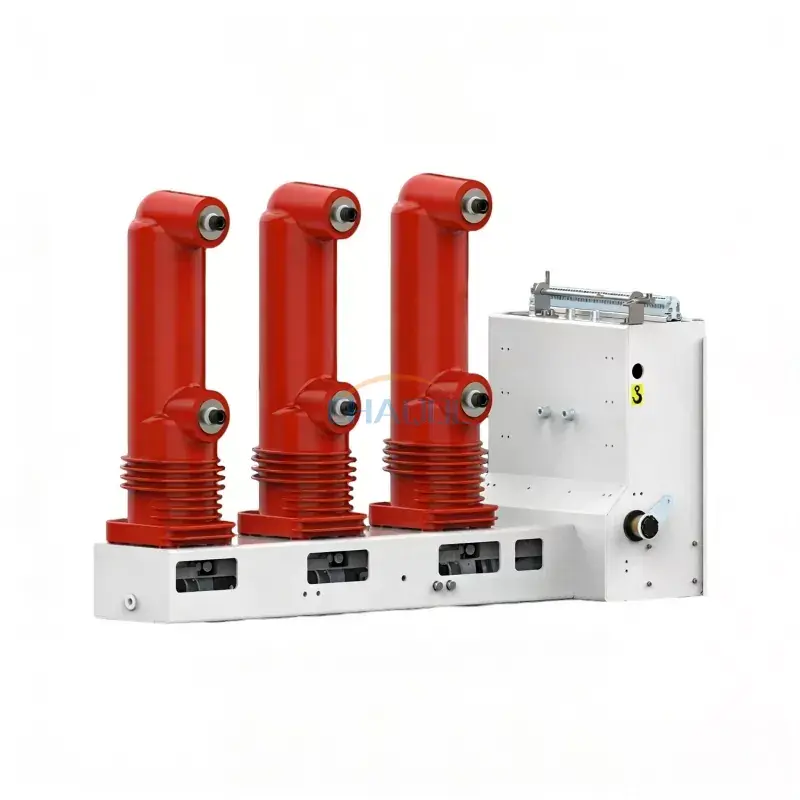

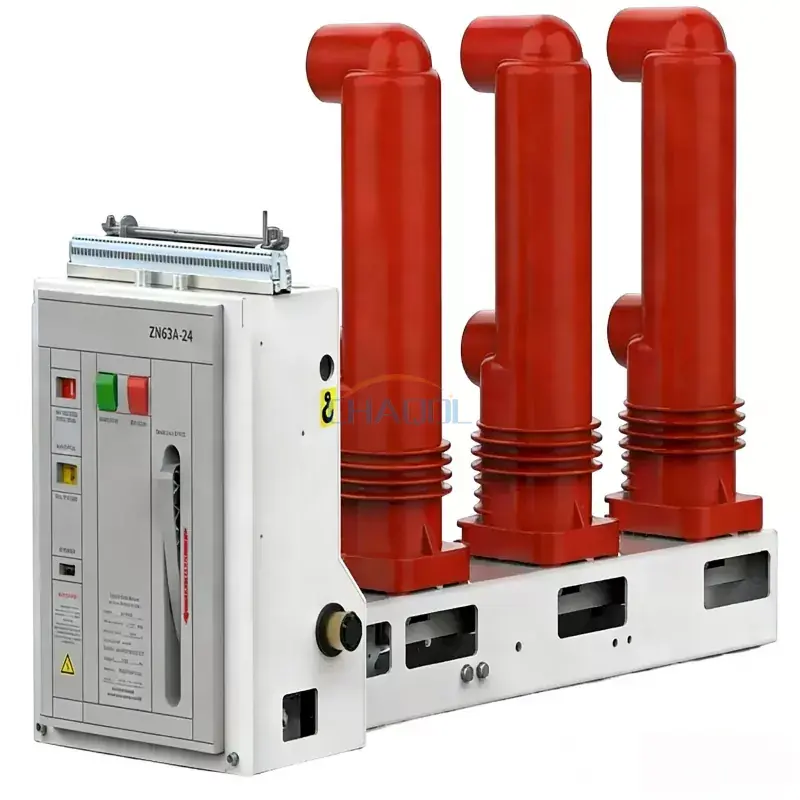

Muuqashada Alaabta

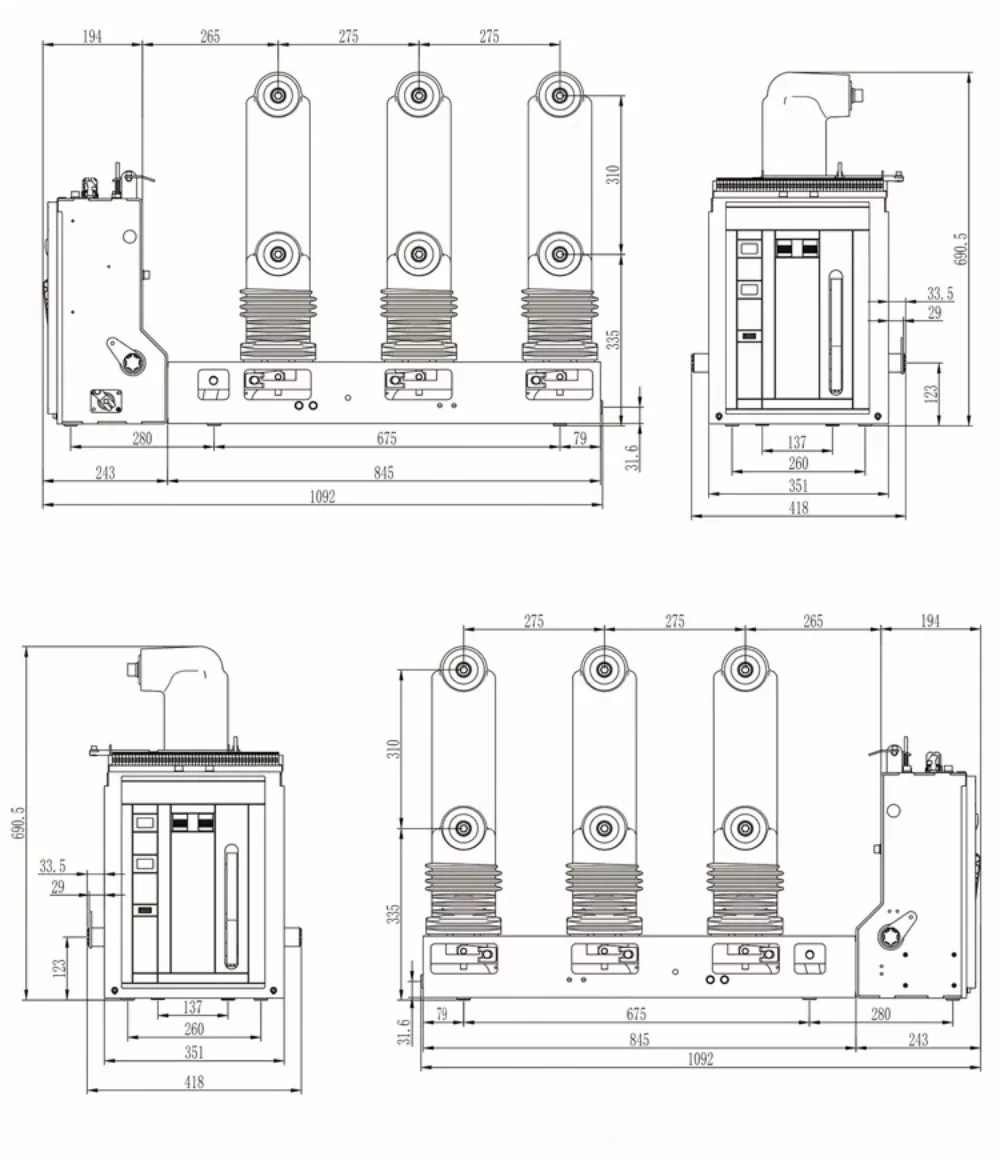

Jaantuska cabbirada

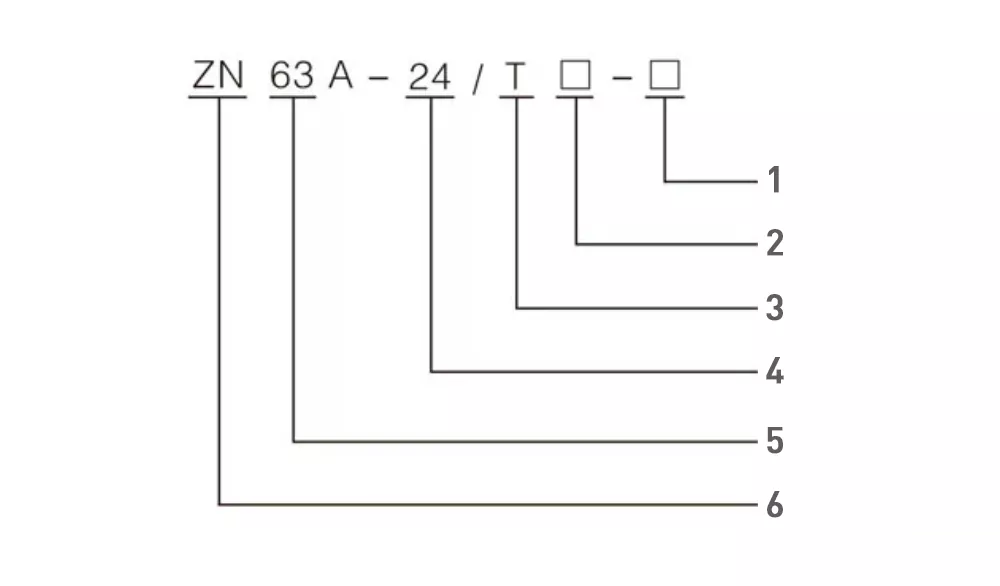

Aqoonsiga Model

• 1 - Lagu qiimeeyay jebinta Wareegga Gaaban ee Hadda (kA)
• 2 - Hadda la qiimeeyay (A)
• 3- Farsamaynta Hawlgelinta
• 4 - Voltage la qiimeeyay (kV)
• 5 - Taxanaha Naqshadeynta
• 6 – Indoor Vacuum circuit Breaker

Tilmaamaha Alaabta

• Habka hawlgelinta dhinac-ku-xidhan ee isku-dhafan oo leh naqshad cufan iyo gudbin la isku halayn karo.
• Waxqabad sare oo faakuum ah oo leh xidhiidhyo naxaas-chromium ah ayaa hubiya awoodda deminta ee aad u wanaagsan iyo nolosha koronto ee la dheereeyey.
• Habka hawlgalka guga oo si toos ah loo habeeyey wuxuu taageeraa ku dallacaadda gacanta iyo matoorka labadaba.
• The24kV Side Rakaabka Wareegga Wareeggawaxaa lagu rakibi karaa sidii nooc go'an ama nooc laga bixi karo si uu ugu habboonaado nidaamyada beddelashada ee kala duwan.
• Xoogga dahaarka dielectric sare, gooyn hadda hooseeya, iyo waxqabadka hakad gaaban oo aad u fiican.
• Dahaarka epoxy adag wuxuu bixiyaa iska caabin heersare ah oo u leh qoyaanka, shucaaca UV, isbeddelada heerkulka, gabowga, iyo wasakhowga.
• Nolosha makaanikada ilaa 10,000 hawlgal, taas oo ka dhigaysa mid ku habboon codsiyada beddelka joogtada ah.
• Waxay taageertaa gudbinta ilaalinta garaadka iyo nidaamyada otomaatiga ah ee substation.

Qiyaasta Farsamada

Naqshadaynta Qaab-dhismeedka

Qalabka wareegga wareegga wuxuu qaataa qaab-dhismeedka tiir saddex-waji ah oo ku qalabaysan dhoobada dhexe ee xiran ama carqaladeeyaha faakuumka dhalada. Xidhiidhada Copper-chromium iyo tikniyoolajiyada goobta magnetic dhererka waxay si wax ku ool ah u yareeyaan nabaad-guurka xiriirka iyagoo hagaajinaya soo kabashada dielectric iyo joojinta waxqabadka. Habka hawlgalka guga ee isku dhafan waxa uu keenaa hawlo furitaan iyo xidhidh xasiloon iyada oo dayactirka ugu yar uu ku jiro inta uu nool yahay adeegiisa.

Iyada oo ku xidhan shuruudaha codsiga, tiirarka waxaa lagu soo saari karaa iyadoo la isticmaalayo dahaarka epoxy resin-ka-xoog-sare ah ama dahaarka caag-silikoon ah, siinta caabbinta sare ee qoyaanka, uumiga, soo-gaadhista UV, iyo jawiga warshadaha adag.

Codsiyada

The24kV Side Rakaabka Wareegga Wareeggawaxaa si weyn loogu isticmaalaa nidaamyada qaybinta korantada dhexdhexaadka ah oo u baahan ilaalin la isku halayn karo, hawlgal joogto ah, iyo nolol adeeg oo dheer.

• Dhirta tamarta
• Saldhigyada korontada
• Nidaamyada qaybinta tamarta warshadaha
• Hawlaha macdanta
• Dhirta birta
• Goobaha lagu farsameeyo kiimikada
• Warshadaha dhuxusha
• Mashaariicda tamarta dib loo cusboonaysiin karo
• Shabakadaha korontada ee ganacsiga iyo degmada
• Substations smart iyo nidaamyada otomaatiga ah

Deegaanka ka hawlgala

• Heerkulka deegaanka: -15°C ilaa +40°C
• Dhererka Rakibaadda: Ilaa 1000m ( joogyada sare ayaa la heli karaa marka la codsado)
• Xoogagga seismic ee ugu sarreeya: 8 darajo
• Qoyaanka qaraabada: Celceliska maalinlaha ah ≤95%, celceliska bishii ≤90%
• Ku habboon degaannada ka caagan khataraha dabka, khatarta qaraxa, wasakhowga daran, gaaska daxalka ah, iyo gariir xad dhaaf ah.

Mabda'a Shaqada

The24kV Side Rakaabka Wareegga Wareeggawaxay isticmaashaa vacuum dhex-xidha leh oo ah dhexdhexaadiyaha-daminta. Marka qulqulka ciladadu ay dhacaan, xiriirada ayaa si degdeg ah u kala sooca, qolka faakuumku wuxuu daminayaa qaansada korantada ku dhawaad ​​isla markiiba, taasoo bixisa go'doon degdeg ah oo leh xidhidh yar. Marka lagu daro habka hawlgalka guga, jabiyahu waxa uu keenaa waxqabad beddelaad la isku halayn karo, awood hakad badan, iyo xasilooni hawleed oo wakhti dheer ah.

Waa maxay sababta aad u dooratay vacuum circuit Breaker?

• Naqshad dhinac-ku-dhagan oo isku dhafan
• Nolosha dheer ee adeega korontada iyo farsamada
• Dhisme ku habboon dayactirka
• Waxqabadka dahaarka heer sare ah
• Hawlgal lagu kalsoonaan karo oo ku jira xaaladaha beddelka joogtada ah
• Ku habboon qalabka beddelka ee go'an iyo kuwa laga bixi karo
• La jaanqaadi kara ilaalinta caqliga iyo nidaamyada otomaatiga ah

Su'aalaha Inta Badan La Isweydiiyo

Waa maxay 24kV Side Mounted Vacuum circuit Breaker loo isticmaalo?

Waxaa loo isticmaalaa in lagu beddelo, lagu ilaaliyo, oo lagu xakameeyo qalabka korantada dhexdhexaadka ah ee saldhigyada, warshadaha warshadaha, nidaamyada qaybinta tamarta, iyo shabakadaha tamarta ganacsiga.

Waa maxay faa'iidooyinka wareegga wareegga vacuum?

Xakamaynta wareegyada Vacuum waxay bixiyaan hakad aad u fiican, shuruudaha dayactirka hooseeya, nolosha adeegga dheer, isku halaynta sare ee hawlgalka, iyo hawlgalka deegaanka saaxiibtinimo la'aan saliid ama gaaska SF6.

Ma lagu rakibi karaa wareegtada wareegtada gudaha qalabka beddelka ee la bixi karo?

Haa Waxa lagu heli karaa qaab-dhismeedyada go'an iyo kuwa la bixi karo labadaba, taas oo u oggolaanaysa is-dhexgalka dabacsan ee shirarka beddelka ee kala duwan.

Waa kuwee warshadaha sida caadiga ah u isticmaala alaabtan?

Waxaa si weyn loogu isticmaalaa soo saarista tamarta, substations, metallurgy, macdanta, warshadaynta kiimikada, warshadaha dhuxusha, tas-hiilaadka tamarta la cusboonaysiin karo, iyo nidaamka qaybinta tamarta warshadaha.
