Bannaanka Isku xidhka Korontada Sare

TheBannaanka Isku xidhka Korontada Sarewaxaa loogu talagalay go'doomin wareeg ah oo la isku halayn karo ee nidaamyada korantada AC ee bannaanka u dhexeeya 40.5kV ilaa 220kV. Waxaa si weyn loogu dabaqaa saldhigyada, xadhkaha gudbinta, iyo saldhigyada beddelka xadhkaha halkaasoo go'doomin muuqata iyo badbaadada makaanikada looga baahan yahay xaaladaha korantada sare.

Taxanahan GW4 waxaa loogu talagalay qaab dhismeed adag oo hawo furan, hubinta in hawlgal xasiloon oo cimilo adag ay ku jiraan sida roobka culus, barafka, culayska dabaysha, iyo deegaanka wasakhowga ah. Waxay taageertaa hababka hawlgalka ee gacanta iyo matoorka, iyadoo siinaya dabacsanaan heerar kala duwan oo otomaatig ah.

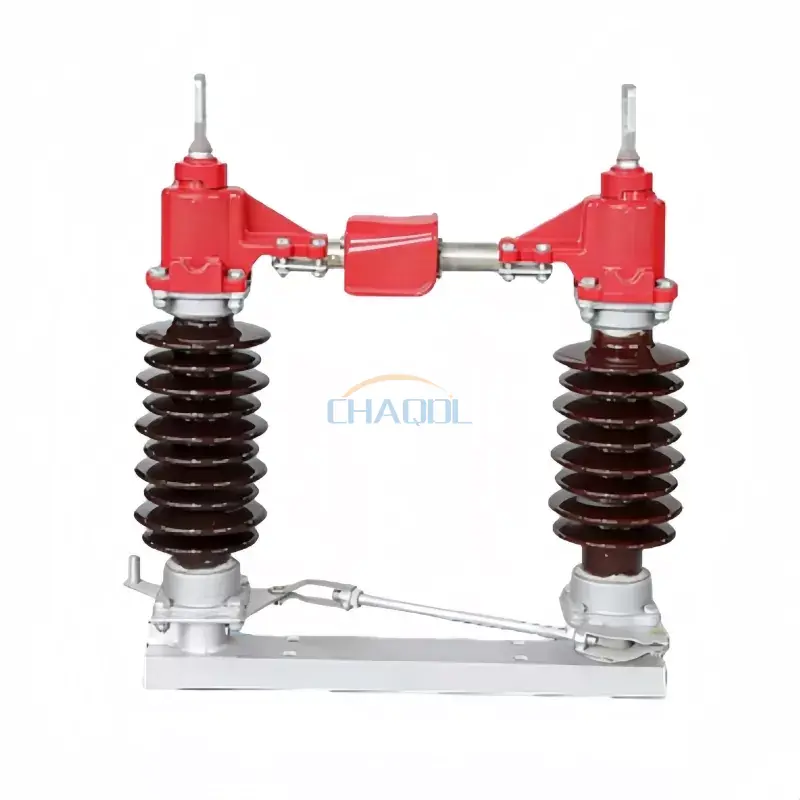

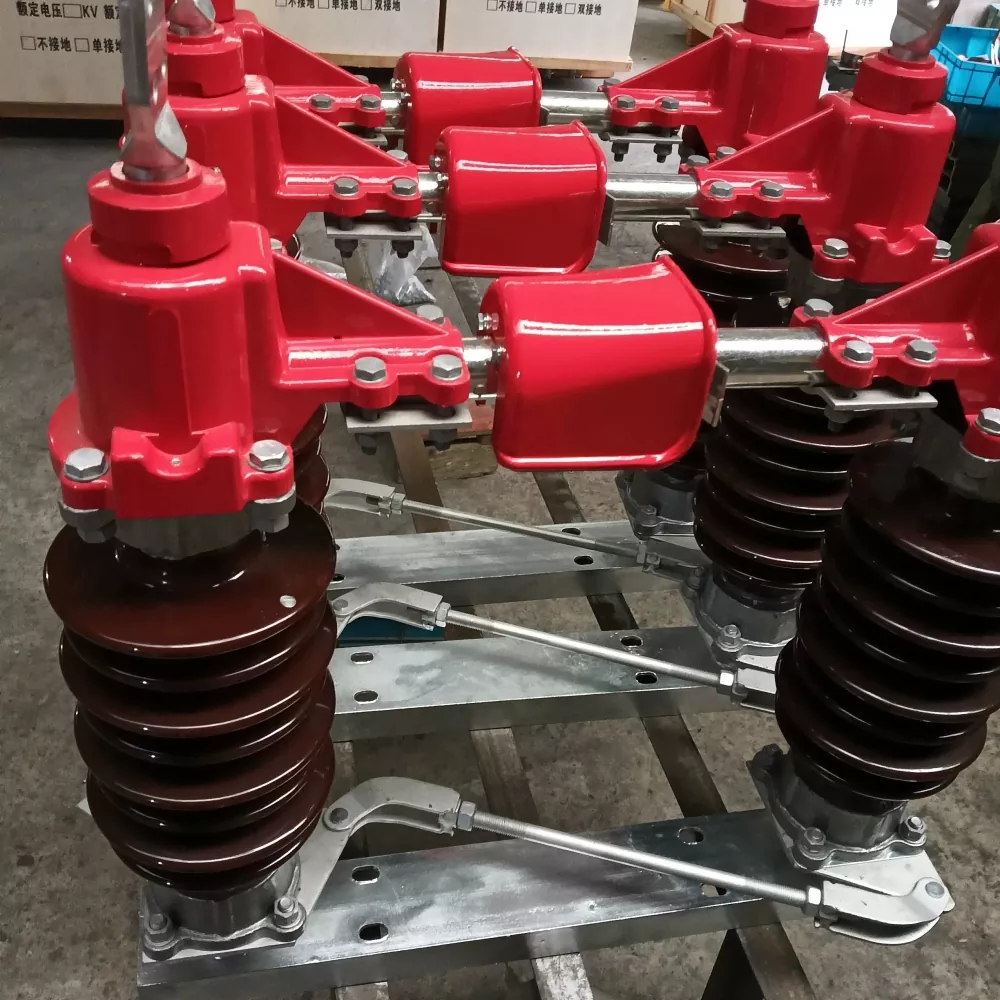

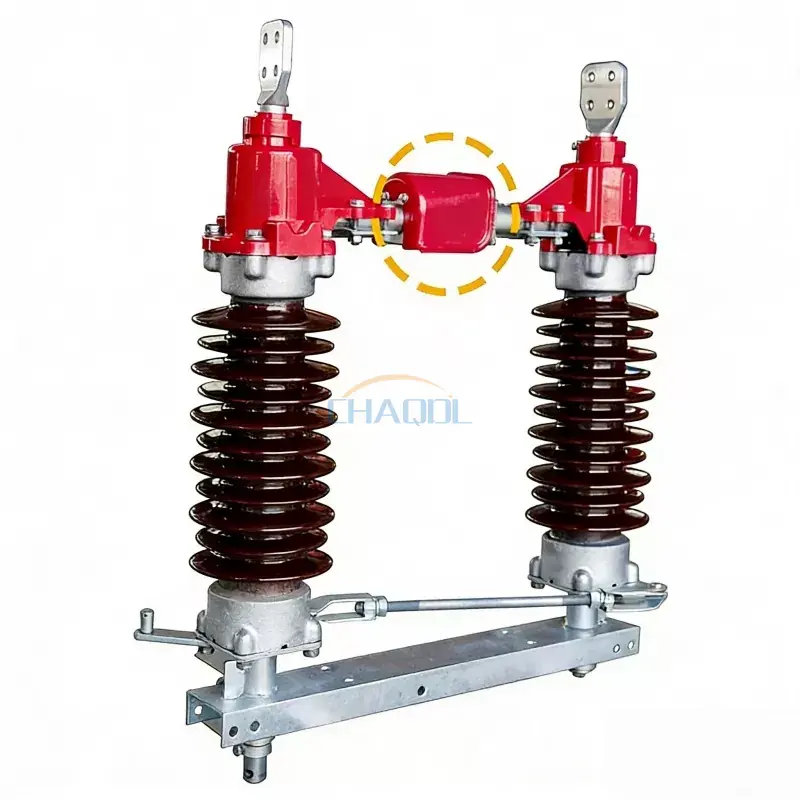

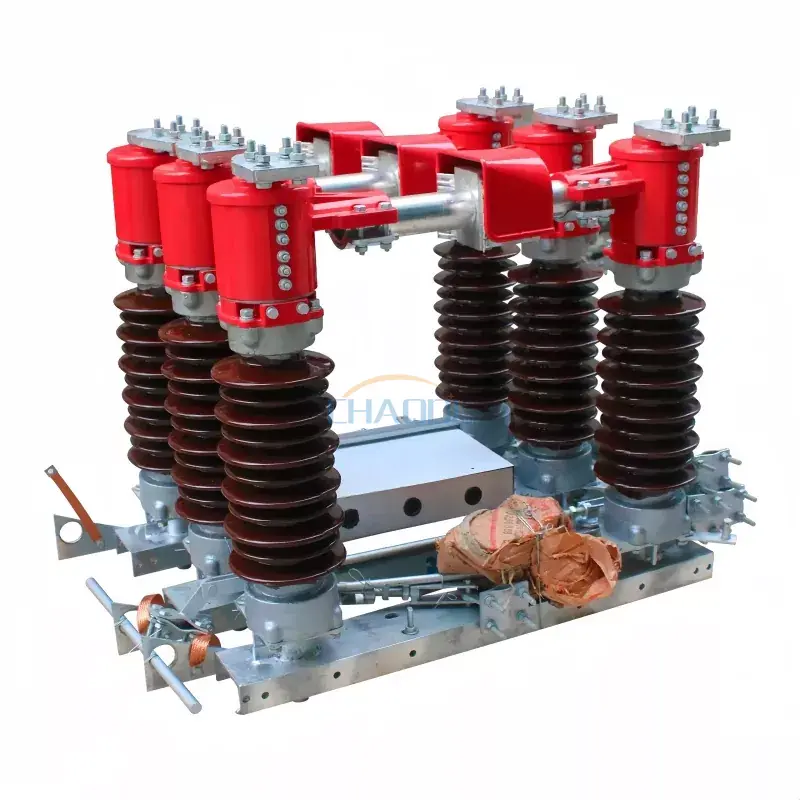

Sawirada Alaabta

Naqshadeynta Dhismaha iyo Tilmaamaha Injineerinka

Dareeshu waxa ay qabataa qaab-dhismeedka daab wareeg ah oo toosan oo leh dahaadhyo post poselin ah, tuubooyinka korantada, iyo jir saldhig bir galvanized ah oo xoog badan. Nidaamka isku xirka farsamada wuxuu xaqiijiyaa hawlgal saddex weji ah oo isla jaan qaadaya, hoos u dhigista khataraha si khaldan u dhigma inta lagu jiro beddelka.

Marka la barbar dhigo go'doominta dhaqanka, taniBannaanka Isku xidhka Korontada Sarewaxay wanaajisaa isku-duubnida cadaadiska xidhiidhka waxayna yaraynaysaa oksaydhka ee kala-goysyada conductive, taasoo si weyn u kordhinaysa nolosha adeeg ee codsiyada dibadda ee muddada dheer.

Qiyaasta Farsamada

Sawirka Cabbirrada Alaabta

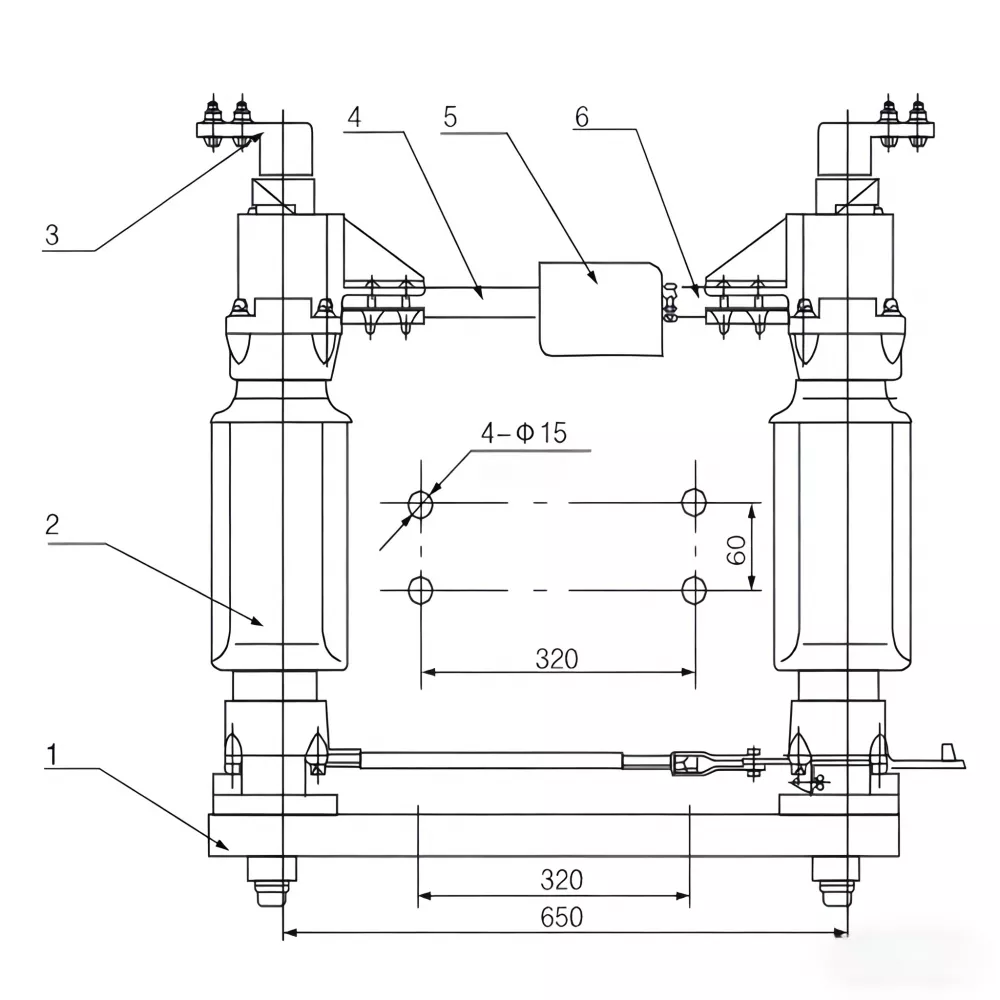

GW4 Taxanaha Guudmarka Dhismaha

1. Saldhig

2. Taageerada dahaarka

3. Xargaha xargaha

4. Tuubbada dhaqdhaqaajinta taagan

5. Daboolka biyaha labajibbaaran

6. Tuubbada dhaqdhaqaajinta dhaqaaqi karta

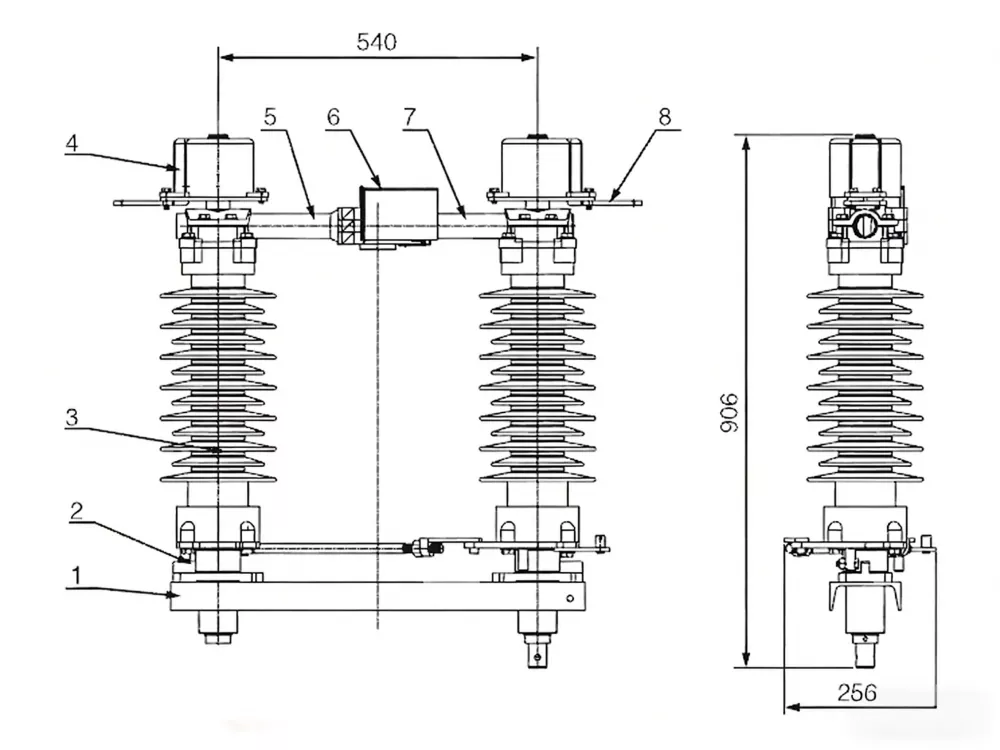

Habaynta Cirifka Keliya

1. Qalabka birta ee kanaalka

2. Saldhig taageero

3. Boostada dahaadhka ah

4. Terminalka ka soo baxa midig

5. Usha dabada ee cylindrical

6. Daboolka roobka

7. Usha gacanta ku haysa la xidhiidh

8. Terminalka bidix ee ka baxa

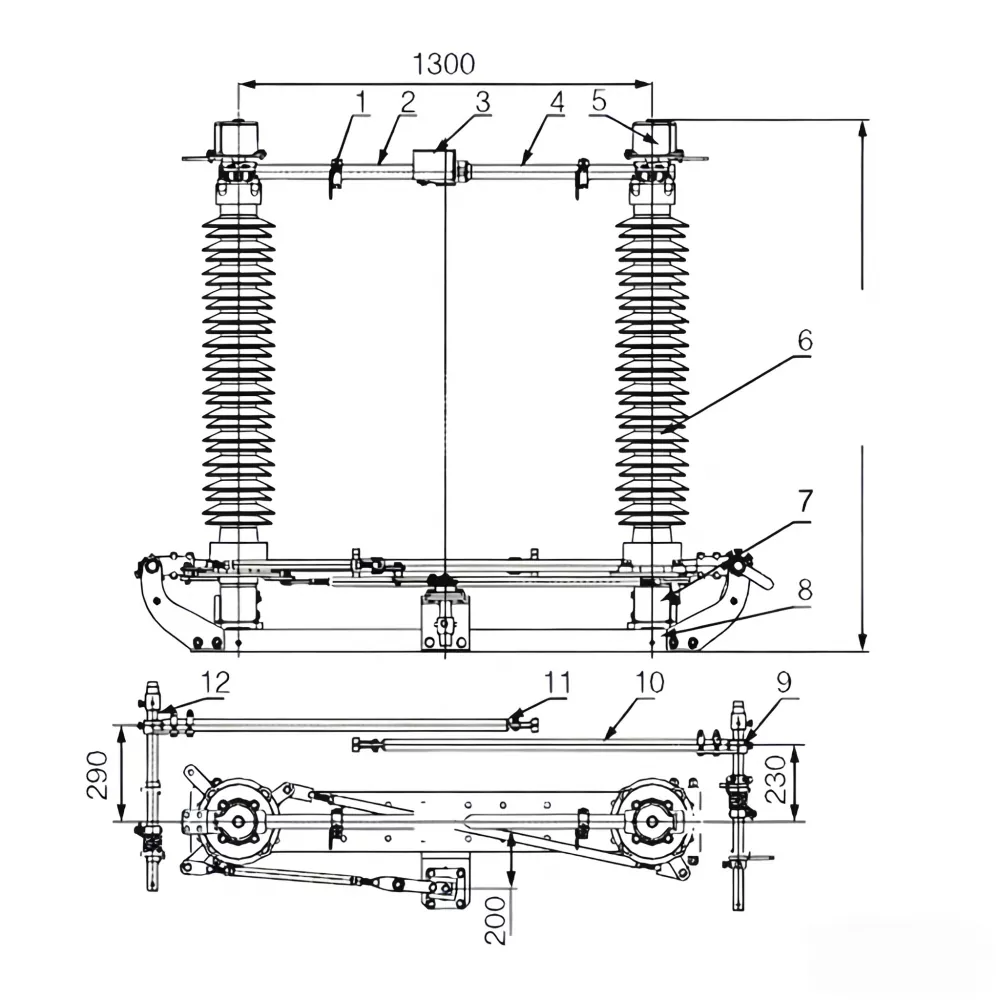

126kV Qaab-dhismeedka Korantada Sare

1. Grounding beddelka xiriir go'an

2. Usha hagaha xidhiidhka

3. Daboolka roobka ee birta ah

4. Usha dabaysha ee cylindrical

5. Xidhiidhka dabacsan ee terminal block

6. Taageerada dahaarka

7. Guryo xanbaarsan

8. Ku dhajinta qaabka saldhigga

9. Fadhiga saxda ah ee fadhiga beddelka

10. Grounding beebka birta

11. Grounding wareejin dhaqaaqa xiriir

12. Gogol-dhigista bidix golaha beddelka

Faa'iidooyinka Injineerinka Marka la barbar dhigo Alaabta Caadiga ah

Xaaladaha Codsiga

Bedelka Korontada Sare ee Dibadda ayaa si weyn loogu isticmaalaa:

• Saldhigyada gudbinta korantada-sare
• Shabakadaha qaybinta korantada iyo saldhigyada wareejinta xadhkaha
• Nidaamyada tamarta warshadaha
• Saldhigyada tamarta la cusboonaysiin karo (beeraha dabaysha iyo qorraxda)
• Nidaamyada tamarta tareenka iyo kaabayaasha

Rakibaadda iyo Qoraallada Hawlgalka

Isku toosinta saxda ah ee shafka wareega iyo qaab dhismeedka taageerada dahaarka ayaa muhiim u ah si loo xaqiijiyo hawlgalka farsamaysan ee siman. Qaabka salku waa inuu ahaado mid si sugan u qotoma, habka hawlgalkana waa in la tijaabiyaa ka hor tamarta si loo hubiyo waxqabadka beddesha ee badbaadada leh ee hoos yimaada xaalado aan culays lahayn.

FAQ

Q1: Waa maxay shaqada ugu weyn ee Bedelka Korontada Sare ee Dibadda?
Waxay bixisaa go'doomin muuqata ee wareegyada-voltage-ka sare si loo hubiyo dayactirka badbaadada leh iyo hawlgalka nidaamka.

Q2: Dabdalabkani ma ku shaqayn karaa xaaladaha cimilada dibadda ee culus?
Haa, waxaa loogu talagalay bey'ad aad u baxsan oo ay ku jiraan wasakhowga, roobka, barafka, iyo xaaladaha dabaysha.

Q3: Maxaa ka dhigaya taxanaha GW4 ee ka duwan go'doominta caadiga ah?
Waxay bixisaa isku-dubarid farsamo oo la hagaajiyay, iska caabin daxalka oo xoog badan, iyo nolol hawleed oo dheer marka la barbar dhigo moodooyinka caadiga ah.

Q4: Ma la heli karaa hawlgalka matoorka?
Haa, hababka gacanta iyo matoorku labadaba waa la habayn karaa iyadoo ku xidhan shuruudaha mashruuca.

Q5: Waa kuwee warshadaha sida caadiga ah u isticmaala qalabkan?
Waxaa si weyn loogu isticmaalaa gudbinta korantada, saldhigyada, nidaamyada tamarta la cusboonaysiin karo, iyo shabakadaha korontada ee warshadaha culus.
